HRR spinning nozzles
HRR spinning nozzles

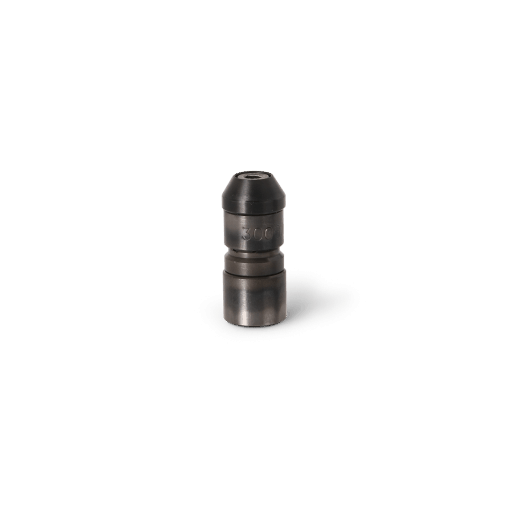

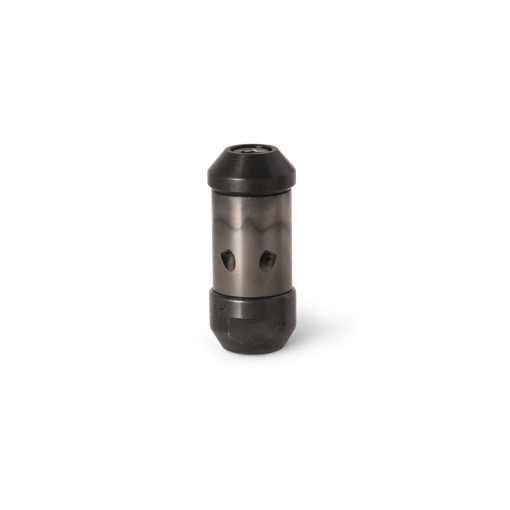

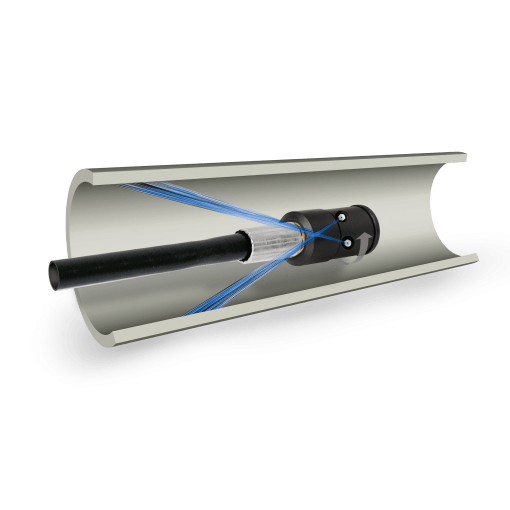

The semiradial (HRR) nozzle with 4 backwards-pointing cutting jets. The 4 cutting jets are oriented 43° backwards and produce the forward traction and accomplish the cleaning itself. Thus, the spinning drive and thrust jets are part of the same function. As with all spinning nozzles with a water gap guide, the spinning motion is produced by a rotor sliding on the water film around the stator axis.
For use with nominal diameters of DN 150 and above; with water reclaiming trucks we recommend our Blue 100 rotation nozzle.
Characteristics
Fields of application:
- tubes between DN 25 and DN 300
- removal of deposits, small and soft roots
- higher traction force
- preparation a tube for the use of Ehle root cutters
Ordering Information
Art.-Nr.
Produktbezeichnung
Eigenschaften
LxBxH & Gewicht
Art.-Nr.:
1120071
Anschluss: 1/4" female thread
Einsatz ab: 25 - 75 mm
Wasserleistung: from 11 lpm
Schubdüsen: (-)
Schub-Strahlwinkel: (-)
Rotationsdüsen: 4x with bore
Rotation-Strahlwinkel: rotation 43°
Maße: 30 × 16 × 16 mm
Gewicht: 0.03
Gewicht: 0.03
Art.-Nr.:
1120073
Anschluss: 1/4" female thread
Einsatz ab: 40 - 100 mm
Wasserleistung: from 15 lpm
Schubdüsen: (-)
Schub-Strahlwinkel: (-)
Rotationsdüsen: 4x with bore
Rotation-Strahlwinkel: rotation 43°
Maße: 50 × 22 × 22 mm
Gewicht: 0.10
Gewicht: 0.10
Art.-Nr.:
1120075
Anschluss: 1/4" female thread
Einsatz ab: 40 - 100 mm
Wasserleistung: from 30 lpm
Schubdüsen: (-)
Schub-Strahlwinkel: (-)
Rotationsdüsen: 4x M4
Rotation-Strahlwinkel: rotation 43°
Maße: 58 × 28 × 28 mm
Gewicht: 0.20
Gewicht: 0.20
Art.-Nr.:
1120076
Anschluss: 1/2" female thread
Einsatz ab: 60 - 150 mm
Wasserleistung: from 50 lpm
Schubdüsen: 3x M6
Schub-Strahlwinkel: 25°
Rotationsdüsen: 4x M6
Rotation-Strahlwinkel: rotation 43°
Maße: 78 × 40 × 40 mm
Gewicht: 0.60
Gewicht: 0.60
Art.-Nr.:
1120077
Anschluss: 3/4" female thread
Einsatz ab: 60 - 150 mm
Wasserleistung: from 80 lpm
Schubdüsen: (-)
Schub-Strahlwinkel: (-)
Rotationsdüsen: 4x M6
Rotation-Strahlwinkel: rotation 43°
Maße: 78 × 40 × 40 mm
Gewicht: 0.60
Gewicht: 0.60
Art.-Nr.:
1120078
Anschluss: 1" female thread
Einsatz ab: 100 - 300 mm
Wasserleistung: from 120 lpm
Schubdüsen: 4x M6
Schub-Strahlwinkel: 25°
Rotationsdüsen: 4x M6
Rotation-Strahlwinkel: rotation 43°
Maße: 96 × 60 × 60 mm
Gewicht: 0.60
Gewicht: 0.60
