Lateral Connection Packer

Lateral Connection Packer

The lateral connection packers are used for repairs of branches at the house connection into the main pipe. They have a similar construction as the short packers. The main difference is that a special hat can be mounted in the middle of the jacket, which is inflated separately.

This system makes it easy to repair the branch. The cap packer sizes can be combined with the cap rubbers in any way (according to the size of the branch to be repaired and the main pipe).

Characteristics

  • Special packers for branch rehabilitation

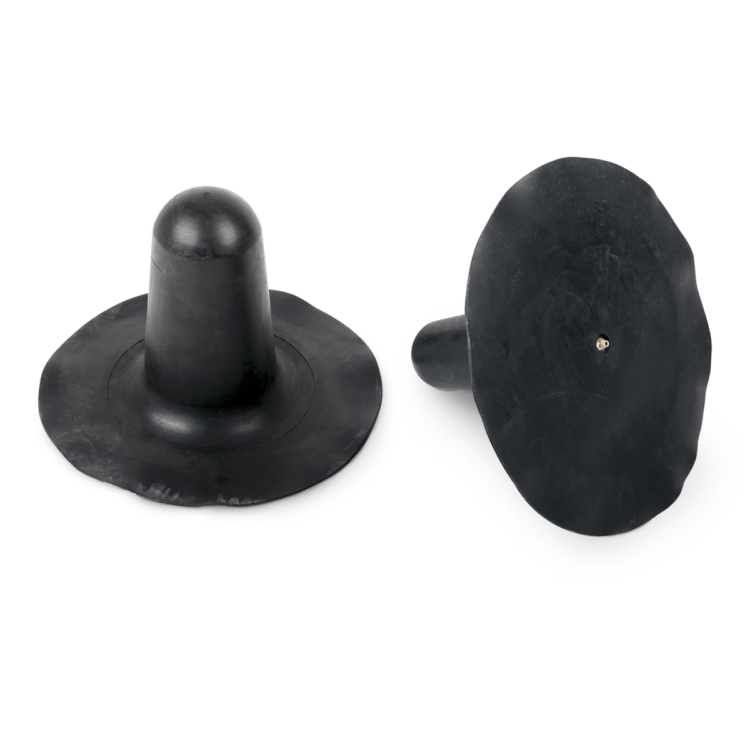

  • exchangeable cap rubbers for different sized inlets
  • eith passage from DN 250
  • including chassis for easy positioning of the packer
  • equipped with towing eye and air coupling
  • max. operating pressure 2,0 bar

Ordering Information

Art.-Nr.
Produktbezeichnung
Eigenschaften
LxBxH & Gewicht


Art.-Nr.:
2005190
Arbeitsbereich: 150 mm
Länge: 700 mm
Durchgang: (-)
Betriebsüberdruck: 2 bar (29 psi)
Maße: 800 × 65 × 65 mm
Gewicht: 1.60


Art.-Nr.:
2005191
Arbeitsbereich: 200 - 250 mm
Länge: 800 mm
Durchgang: (-)
Betriebsüberdruck: 2 bar (29 psi)
Maße: 1050 × 100 × 100 mm
Gewicht: 4.00


Art.-Nr.:
2005192
Arbeitsbereich: 250 - 300 mm
Länge: 800 mm
Durchgang: with bypass
Betriebsüberdruck: 2 bar (29 psi)
Maße: 1100 × 150 × 150 mm
Gewicht: 11.5


Art.-Nr.:
2005193
Arbeitsbereich: 300 - 400 mm
Länge: 800 mm
Durchgang: with bypass
Betriebsüberdruck: 2 bar (29 psi)
Maße: 1100 × 210 × 210 mm
Gewicht: 17.0


Art.-Nr.:
2005194
Arbeitsbereich: 400 - 600 mm
Länge: 1,000 mm
Durchgang: with bypass
Betriebsüberdruck: 2 bar (29 psi)
Maße: 1300 × 240 × 240 mm
Gewicht: 23


Art.-Nr.:
2005196
Arbeitsbereich: 90 - 125 mm
Betriebsüberdruck: 1,3 bar (18.8 psi)
Maße: 220 × 85 × 85 mm
Gewicht: 0.85


Art.-Nr.:
2005197
Arbeitsbereich: 125 - 160 mm
Betriebsüberdruck: 1,3 bar (18.8 psi)
Maße: 225 × 100 × 100 mm
Gewicht: 0.90


Art.-Nr.:
2005198
Arbeitsbereich: 160 - 250 mm
Betriebsüberdruck: 1,3 bar (18.8 psi)
Maße: 230 × 130 × 130 mm
Gewicht: 1.05
